产品名称:

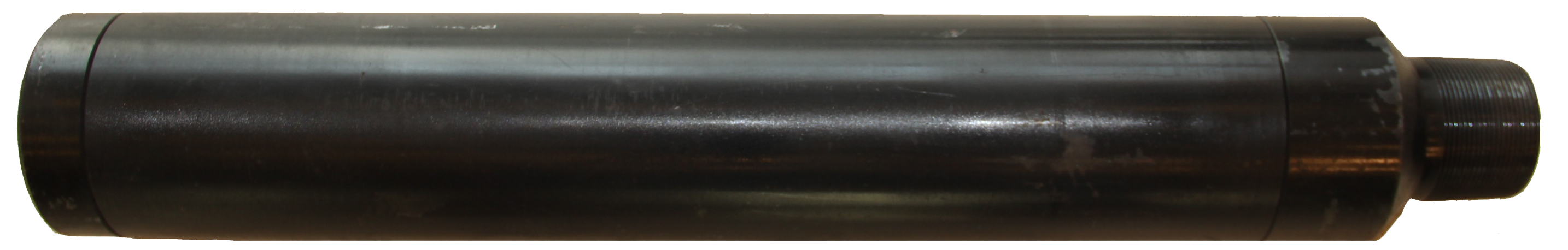

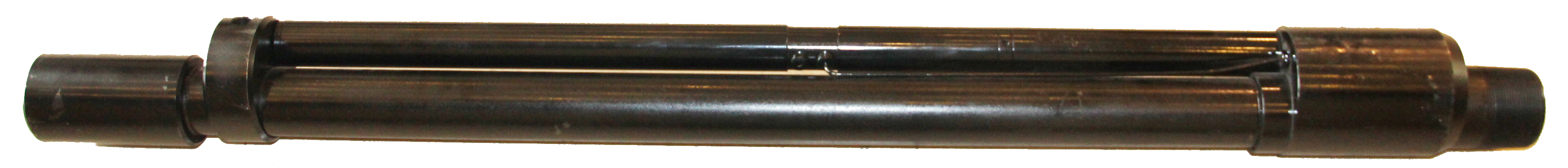

井下配水器

型号规格:

ZDJXCK-80-40-113A/113B/89

产品简介:

全自动注水解决方案是北京奥依尔技术开发有限公司的发明专利技术，井下配水器该系统的核心部分，该系统由全智能井下配水器、 远程智能调制解调器和智能分层注水远程控制系统等三部分构成，能够全面替代传统设备，无需其它设备配合就能够全面完成注水井的测调、 管理和自动化控制。产品通讯系统全部采用国际通用协议系统，能够与国内外标准网络系统直接互联， 数字采集与控制指令系统全部采用特定编码系统进行数据传输与指令发布， 具有独立的解码系统，从而确保了油田数据在远程网络系统传输的安全性。 同时，产品全部按ISO9000标准生产制造，并通过了国家专业机构的质量检验。

详细介绍:

ZDJXCK-80-40系列是针对国内外工业4.0为基本方针，根据注水井测试调配技术现状和油田数字化建设要求，针对在分层注水的测调作业中设备配套多、 仪器种类多、施工复杂和测调作业中存在的问题多等工艺技术方面的不足，并结合在分层注水工作中，因地层压力的动态变化特性而导致的注水稳定性差、 水量配注达标率低等难点，充分发挥现代控制技术、计算机通讯技术和远程控制技术等先进技术的特点，将计算机网络通讯技术、压电控制技术、 人工智能控制技术和波形脉冲信号传送技术等综合为一体，通过多专业技术集成而研制生产的一套用于油田分层注水工艺的新产品， 全面实现了在不需要其它配套设备的基础上，一套系统全面完成注水井的数据采集、智能控制、远程管理、远程控制和地面与井下交互通讯等功能， 提高了水井管理水平，实现了智能均衡注水，减少了测调作业设备配套，降低了人工作业的强度，为目前国内外技术领先的新型第四代配水系统， 成为油田数字化建设的延伸应用产品，为油田科学管理提供了重要手段。



技术参数：

名称型号 ZDJXCK-80-40-113A ZDJXCK-80-40-113B ZDJXCK-80-40-89

阀工作压差 35MPa 35MPa 35MPa

允许抗外挤压力 50 MPa 50 MPa 50 MPa

最高抗外挤压力 60 MPa 60 MPa 60 MPa

允许工作温℃ 80 120 80、120

工具总长mm 1300 1300 1300

最大外径mm 113 113 89

连续工作时间 ≤3年 ≥3年 ≥3年

最 小 内 通 径mm 38 38 24

两端连接螺纹 3 1/2EUE、2 7/8EUE 3 1/2EUE、2 7/8EUE 2 7/8EUE

适应井深m ≤3500 ≤3500 ≤3500

初始状态 关 关 关









技术优势：

1、有效提高分层配注井测调时效，实现1-2天完成一口井测调作业，随时根据注水需要调配，提高分层配注井注水时；

2、无需其它测调设备、仪器与人员，室内一人远程操控井下配水器水嘴，节约测试费用和人力设备投入，降低劳动强度、避免测调事故；

3、通过远程遥控控制和远传数据传送，能录取各个层段的压力和流量数据，及时了解注水动态，有效控制每一段测量误差， 水量误差不大于0.2% ，并随时读取井下分层段压力、流量值；

4、智能控制注入量，确保各层段注入量与地质方案误差小于10%，全井不大于5%，提高注水合格率，落实“注够水，注好水”的油田开发方针；

5、设计形成了6级6段分层注水、分层测试调配的系统，并具备有快速扩展的功能，为实现精细化注水的要求提供了新的手段；

6、多级智能控制，满足了低注入量井，尤其是20方/天以内注入量井的分层注水要求，解决了小注水量井的测调技术难题；

7、新的测调与控制技术，人性化的控制操作方法，便于油田掌握应用方法，适用分层注水井、合注井、重点实验井、轮注井、大斜度井等难于进行测调的作业井。远程操控。
