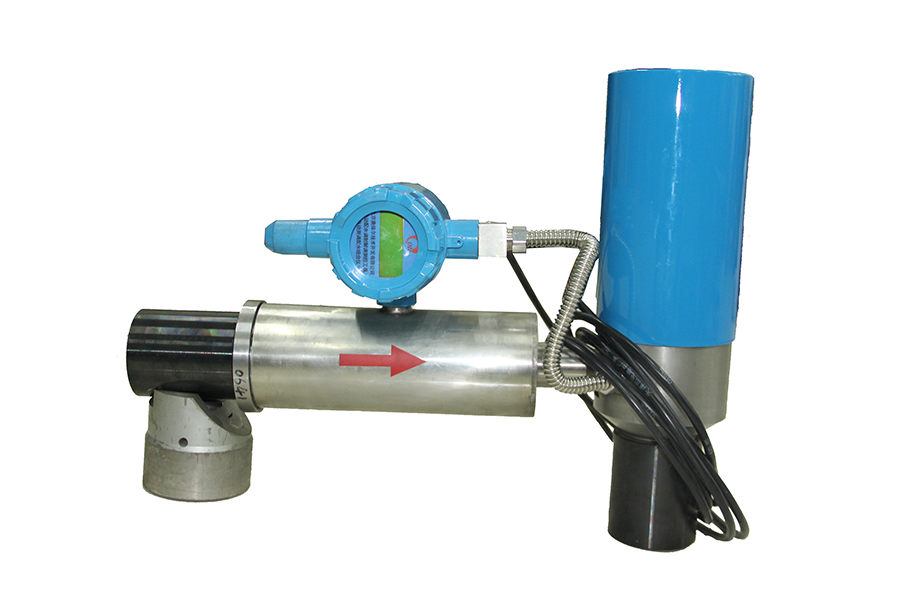

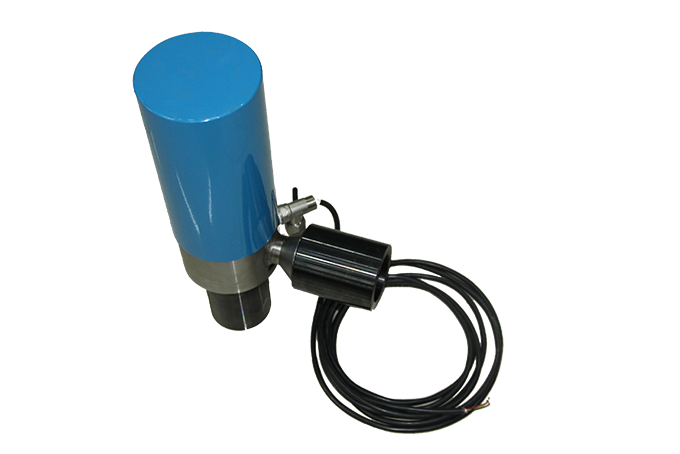

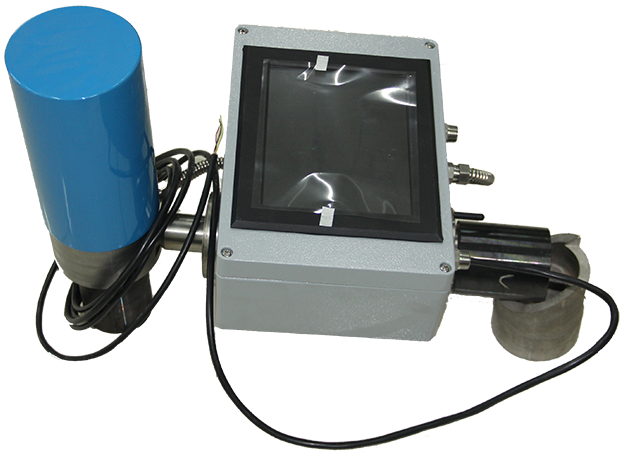

自动配水调制解调测控工具---地面控制器
产品名称:
自动配水调制解调测控工具---地面控制器
型号规格:
OIL-ZDJTCK80-40A（ OIL-ZNJK-JX-40-80）
详细介绍:
智能分层自动注水系统通过地面通讯网络系统与井口调制解调测控系统相联接，井口调制解调测控系统与井下智能注水井下执行器通过压电脉冲和特定通讯波相联，从而建立起基地、地面井口至井下的通讯链路，基地的计算机系统，安装有网络数据服务器和远程测调系统，在数据采集时，井下执行器采集的各层的嘴前压力、嘴后压力、水嘴开度（过流面积）和流量数据，可通过井下波码发送系统按特定的双波码发送至井口，井口控制器（调制解调测控系统），接收到该数据码后，直接通过网络系统传送至基地，服务器系统对波码解码后，按标准的数据格式录入数据库，从而实现对分层数据和地面数据的采集与处理，实现数据自动采集管理。
技术参数
名 称 技术指标
流量计 1、测量精度：1% ，重复性:优于0.5%
2、起始最小流量：0.05m³/h
3、工作电压：220VAC /12VDC
4、功耗：0.5W
4、功耗：0.5W
5、防护等级：IP65 6、安装方式：嵌入式对焊连接
压力计 1、工作电压：12VDC
2、功耗：0.25W
2、功耗：0.25W
3、控制精度：0.2%
4、压力测量范围：0-60Mpa
4、压力测量范围：0-60Mpa
流量控制 1、工作电压：12VDC
2、功耗：0.5W
2、功耗：0.5W
3、控制精度：0.2 %
4、公称压力：35Mpa
4、公称压力：35Mpa
5、介质温度：≤80℃
6、防护等级：IP65
6、防护等级：IP65
7、安装方式：焊接或适配平台管线连接扣型
排空阀 1、工作电压：12VDC
2、功耗：0.5W
2、功耗：0.5W
3、控制精度：0.2%
4、公称压力：35Mpa
4、公称压力：35Mpa
5、介质温度：≤80℃
6、防护等级：IP65
6、防护等级：IP65
7、安装方式：嵌入式对焊连接
技术优势
智能分层注水控制系统，主要由互联网、基地计算机网络系统、基地与配水间的通讯网络系统，采集井下数据后通过网络传送到客户终端，实现双向通讯。无线远程智能系统，降低注水井测调与管理成本。
